DX7で純粋な矩形波/Squareを作る方法(ついでにのこぎり波)

既出かもしれませんが、 備忘録のためにもここに まとめマッスル。

ここでは方法のみ語り、内部の詳しい話は避けますね。 私だってわかってないし。
DX7とDX7iiのどちらでも作成できると思います。 (でも、DX7無印のほうでは確認できていません。申し訳ないです)

矩形波/square

前提知識

この後に出てくるDX7用語を超ざっくりおさらいします。
これらを理解するまでは、作業に着手できません。 DX7ってむずかしいですね。
DX7そのものの操作については 説明するとキリがないので割愛させていただきます。

オペレータ
波形(正弦波)を出力する個々の音源信号。
キャリア
変調信号を受け最終的に音声信号として 外部に出力されるオペレータ。
モジュレータ
次のオペレータに変調信号を渡すオペレータ。

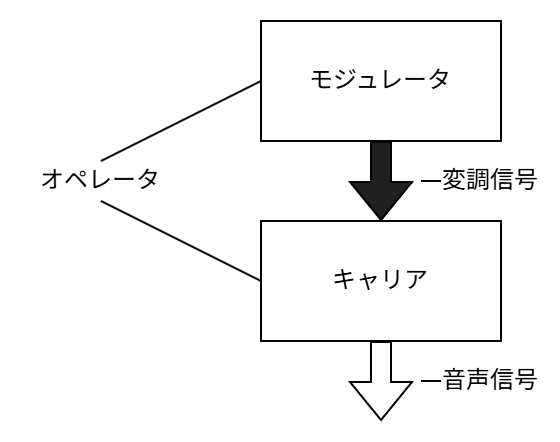

オペレータはモジュレータとキャリアを包含する。モジュレータはキャリアに変調信号を渡し、キャリアは音声信号を出力する。
アルゴリズム
モジュレータ、キャリアの組み合わせ方のパターン。
フィードバック
自分自身に信号を再帰的に渡すようなモジュレータ。
Feedback levelで回す強度を設定できる。

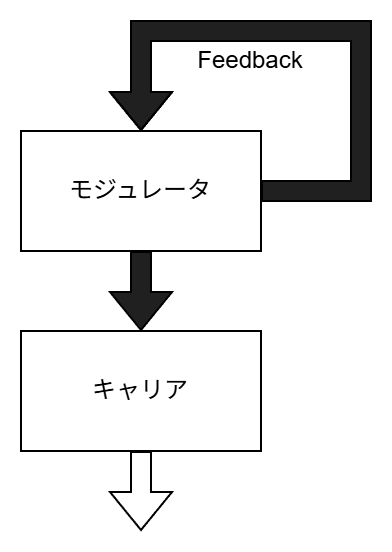

Feedbackは信号を自分自身に送る

実践

初期化する

ボイスデータをイニシャライズし(VOICE INIT)、 ただの正弦波のみが鳴る状態にします。

アルゴリズムを選択する

キャリアが一つであり、 フィードバック付きのモジュレータのあるアルゴリズムを選びます。
まさにこれ↓ フィードバックのあるモジュレータ一つの直後にキャリア一つ

まず構成は↑の図のように2つにし、 他のオペレータは全てOUTPUT LEVELを0にしましょう。

フィードバックを最大にする

FEEDBACK LEVELを最大の7にします。 これがあることで、矩形波の角を最大限立たせることができます。

出力レベルを調整する

Lorem ipsum dolor sit amet consectetur adipisicing elit. Numquam voluptatem officia fuga. Doloremque sunt quibusdam enim nisi repudiandae itaque dolorem magnam distinctio aspernatur numquam. Alias vitae magni placeat velit cupiditate?

周波数比を変更する

Lorem ipsum dolor sit amet consectetur adipisicing elit. Ad vero fuga animi exercitationem qui, natus perferendis asperiores quaerat odio dignissimos praesentium beatae mollitia officiis quod illum. Beatae molestiae distinctio dicta?

あとがき

Lorem ipsum dolor sit amet consectetur, adipisicing elit. Rerum minima a blanditiis numquam sequi veritatis laudantium distinctio enim cumque officiis eaque totam voluptatibus nisi vitae alias, ex facilis. Animi, sapiente.

元の私の投稿

DX7でほぼ純粋な矩形波を作る方法を編み出した！！！(まあ、既出でしょうけど) 余計な設定はせず、INITから始める。 まずキャリアを1つに絞り、それに変調をかけていく流れ。 キャリアに対するモジュレータはFeedbackのあるものを選ぶ。(まずは構成を[FeedBack付きのモジュレータ -> キャリア]の2つにし、他は全部OFFで始めましょう) Feedback Levelは最大にする。 次に、モジュレータのOUTPUT LEVELを"オーバーフローする直前の値"(私の場合は85)に調整する。オーバーフローを超えると音は砂嵐になり、足りないとただの正弦波になる。 ↓つづきます↓

— たまねぎ_たまねぎ (@oignonasappy.bsky.social) 2025年5月17日 17:57

キャリアのOUTPUT LEVELはただ音量に直結するだけなので、好みの値に。 次に、このままではのこぎり波になってしまっているので、[キャリアの周波数 : モジュレータの周波数]を[1 : 2]にする。 これでキレイな矩形波が出力されたはずです！ (わからない用語があったら、調べてみてくださいね。) レッツChiptune!! Feedbackを最大までかけることで、矩形波のあの角を最大限まで立てています。ここでモジュレータの直列接続(串刺し)数を増やしてみると、より近くなるかも。 FM変調の代表例を見ているみたいで、なんだか感動しますね。 図解してみたいけど、数弱なので私には重い。

— たまねぎ_たまねぎ (@oignonasappy.bsky.social) 2025年5月17日 17:57

これ、見つけるまでけっこう苦労したんですよ。初心者だから。 机上の空論と思ってたものが実現できたときほど、嬉しいことはないよね。 FM音源というものは予測不可能で狂ったものですが、これで君のことがちょっと解った気がします。基礎の基礎だけね。 FM変調というものは、キャリアの波形の時間変化に変形を加えるもの 特にDX7は正弦波しか扱わないしホントにフーリエ変換。数学。しかもそれが複雑に横に縦に再帰的に組み合わさるときた。そりゃ難しいわけだ。 こんなに扱いにくいものでも、その時代、一世を風靡するほど画期的で魅力的だったわけですね～。 まあ"その時代"は私の生まれる20年前なわけですが。私って若い

— たまねぎ_たまねぎ (@oignonasappy.bsky.social) 2025年5月17日 18:16
